WS DN40 パイプライン監視水道メーター
  • WS DN40 パイプライン監視水道メーター
  • WS DN40 パイプライン監視水道メーター

WS DN40 パイプライン監視水道メーター

パイプライン監視水道メーターは、主に監視水道メーターの構築と小規模の産業および商業ユーザーの水需要の監視を目的としています。

計量には大量の水が使用されており、計量器の精度は水道料金の回収と監視の精度に直接影響します。

さまざまな時間帯で流量が大きく変動するため、水道メーターは高感度で、大量の水使用量に適していることが求められます。

トラフィックが多い、または過負荷のピーク時間でも正確な測定を実現できます。

-エンドパイプネットワークで一般的に使用される流量は、ユーザーグループごとに異なる使用条件を持っています。

この機能を利用して、Water Cube はパイプライン ネットワークに適応するために、一般的に使用される流量と構造形式が異なる 2 つの水道メーターを開発しました。

エンドユーザー監視の要件

概要

メンテナンスが容易な着脱式ムーブメント構造を採用

高感度、広範囲、流量変化の大きい状況に適しています。調整機構の内蔵構造により、不正な調整を効果的に防止します。

メーターの部品のほとんどは工場内で自作されており、品質が保証されています

耐摩耗性に優れたベアリングシステムにより、製品の長期安定性と信頼性を確保

業界の先進的な溶射技術を採用し、時計ケースの耐食性を向上させます。

オプションのこじ開け防止保護カバー

メーター前後の直管部の設置が不要

現場の設置環境に合わせて磁気伝送乾式構造または湿式液体シール構造を選択可能、複数の遠隔伝送オプションも用意

お問い合わせ
  • 技術パラメータ
  • 会社概要
  • お問い合わせ

テクニカル指標

1. 流量パラメータ

WSDN40

呼び径

一般的なトラフィック

射程比

最小流量

初期流量

長さ

幅

耐電圧レベル

DN(mm)

Q 3 (m3/h)

Q 3 /Q 1 .Q 2 /Q 1

Q 1 (m3/h)

Q 3 (L/h)

長さ(mm)

高さ(mm)

40

25

160 1.6

0.16

40

245

228

MAP16

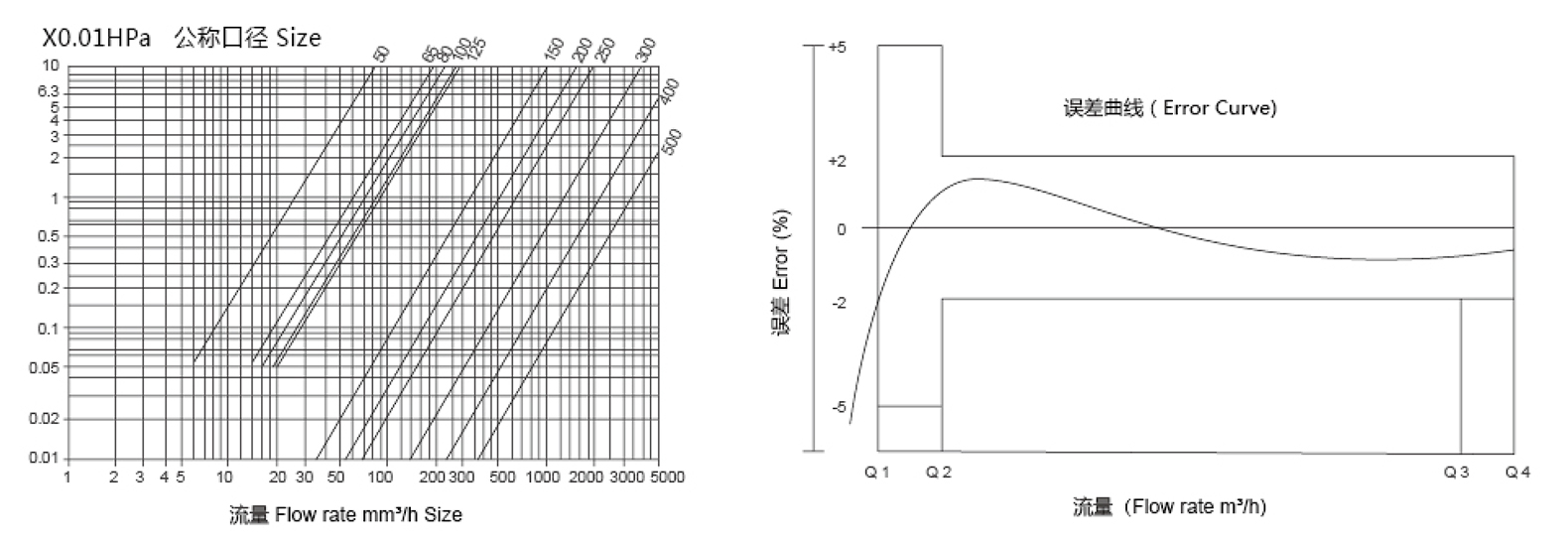

圧力損失曲線・性能誤差曲線




おすすめ商品

最新ニュース

WPH水平スパイラルウイング水道メーターに関する直接的な結論 の WPH 水平スパイラルウィング水道メーター 高精度の流量測定と信頼性の高い性能を提供します 都市、工業、住宅の水監視システム向け。水平スパイラル設計により、流量が変化しても低圧力損失と正確な測定値が保証されます。 ...

次世代 WPH 水平螺旋翼水道メーターは正確な水流監視に革命をもたらします

 30-Apr-2026
Ningbo Water Cube Instrument Technology Co., Ltd.
WI 灌漑用水量計: コア機能と即時価値 WI 灌漑用水量計は、灌漑システムの水流を測定するために設計された精密装置で、農業および景観灌漑における正確な消費量の追跡、効率的な水管理、コスト管理を保証します。 リアルタイムまたは累積的な水使用量デ​​ータを提供することにより、農家や灌漑事業者が水の無駄を削減し、...

WI 灌漑用水量計ガイド: 動作原理、種類、スマート農業アプリケーション

 23-Apr-2026
Ningbo Water Cube Instrument Technology Co., Ltd.
WPH水平スパイラルウイング水道メーターとは何ですか? の WPH 水平スパイラルウイング水道メーター パイプライン内の水の流れを測定するために使用される高精度の装置です。革新的なデザインで知られるこの水道メーターは、水平螺旋羽根機構を採用し、正確に水の使用量を測定します。 WPH モデルの背後にあるテクノロジー...

WPH 水平スパイラル ウイング水道メーター: 精度、耐久性、効率性

 16-Apr-2026
Ningbo Water Cube Instrument Technology Co., Ltd.
カスタム縦型水道メーターとは何ですか? カスタム垂直水道メーターは、垂直パイプラインの水の流れを測定するために使用される特殊な装置です。これらのメーターは、用途に応じて、サイズ、流量範囲、精度などの特定の要件を満たすように調整されています。カスタマイズ可能な機能を提供することで、産業、商業、住宅の幅広い用途に最適です。これらのメーター...

カスタム縦型水道メーターをカスタマイズして精度と効率を向上

 09-Apr-2026
Ningbo Water Cube Instrument Technology Co., Ltd.
縦型水道メーターの紹介 垂直型水道メーターは、住宅環境と工業環境の両方で水の消費量を測定するために使用される特殊な機器です。これらのメーターは垂直方向に配置されているため目立つため、水平方向のスペースが限られているスペースに最適です。水平型メーターとは異なり、垂直型メーターは、狭い場所や狭い場所でも正確な測定値を提供できるように設計さ...

水量測定の最適化: 最新の設備における垂直型水道メーターの役割

 02-Apr-2026
Ningbo Water Cube Instrument Technology Co., Ltd.

業界知識

高需要用途に対する WS DN40 パイプライン監視水道メーターのアプリケーション適応性

高需要の水使用シナリオは、使用パターンが頻繁に変化し、流量の強度が予測不可能に増減し、水の消費行動が建物の規模、産業要件、またはシステムの自動化によって影響を受ける環境を表します。の WS DN40 パイプライン監視水道メーター 突然の消費量の急増、長時間にわたる大流量動作、断続的な低流量状態、最新の油圧システムによって生成されるさまざまな圧力レベルなど、複数の条件にわたって一貫したパフォーマンスで動作する必要があります。このような状況は、複数階の配水支線を備えた商業ビル、設備サイクルによって継続的な需要が発生する工業施設、住宅と商業活動が混在することで不規則な水使用リズムが生じる複合用途施設などで発生します。メーターは、水道ネットワークが乱流、ポンプの作動によって引き起こされる圧力振動、または水の密度や流れのダイナミクスに影響を与える温度変化を経験したときに、測定の安定性を維持する必要があります。より多くの建物にスマート家電、自動清掃システム、水を大量に消費する設備が組み込まれているため、使用量の予測不可能性が増大しています。これらの変化には、読み取りの一貫性を損なうことなく、多様な動作動作に対応できる計量機器が必要です。 WS DN40 モデルは、内部動作、流路構造、および材料構成が寧波水立方体計器技術有限公司の統合エンジニアリング アプローチによって形成されているため、広範な適応性をサポートしています。その完全な産業チェーンにより、各製造段階での調整が可能です。製品設計、金型開発、精密射出成形、組立、検証までの体制です。要求の高い環境では、油圧騒音、空気混入、またはバルブの急速な閉鎖が発生する可能性があるため、メーターはドリフトなく安定した読み取り値を生成し続ける必要があります。その結果、その応用範囲は、一般的な建築設備を超えて、より複雑で集中的な使用カテゴリーにまで広がります。これらのシナリオでは、WS DN40 メーターは正確な監視をサポートし、ネットワーク計画、消費量の診断、水道料金の公平な配分に役立ちます。メーターの適応性は、単一コンポーネントの最適化ではなく、調整されたエンジニアリングによってもたらされ、操作上の制限なく複数の高度な環境にメーターを導入できるようになります。

WS DN40 パイプライン監視水道メーターは、水圧パターンが急速に変化する厳しい状況下でも一貫した動作を可能にする工学原則に従っています。内部設計は、流れの相互作用のバランス、測定動作の回転動作の制御、パイプライン内のノイズに対する感度の低減に重点を置いています。大流量の水が狭い水路を通過すると、渦、加速ゾーン、または断続的な乱流が発生する可能性があります。このメーターには、測定要素の周囲に速度を均等に分配するフローガイド構造が組み込まれており、使用量が増加した場合でもスムーズな動作サイクルを維持するのに役立ちます。内部インペラは、回転中の摩擦を最小限に抑えるために精密成形によって作られており、その形状は、建物レベルの圧力相互作用に伴う流れの方向の変化に関係なく、バランスのとれたトルクを維持するように形作られています。支持シャフトとブッシュは耐久性を重視して選択されており、研磨粒子や水質の化学変化によって生じる磨耗に耐えることができます。要求の高い環境では応力サイクルが繰り返されるため、寸法安定性を維持するためにメーターのハウジングと内部サポートが強化されています。 Ningbo Water Cube Instrument Technology Co., Ltd. の製造能力により、同社が金型の製造から最終検証までの全プロセスを管理するため、各構造の細部を改良することができ、より優れた機械的信頼性をサポートする設計の強化が可能になります。メーターは、垂直または水平の配置、側流への配置、改修プロジェクトで一般的な限られたスペースの設置など、設置レイアウトの変化にも適応する必要があります。 WS DN40 の設計は、これらの方向にわたって機能的な動作を維持し、重力による不均衡による不正確な読み取りを防ぎます。流路設計により、ゴミの蓄積を防ぎ、水が測定ゾーンをスムーズに移動できるため、連続使用による詰まりの可能性が軽減されます。このメーターをサポートするエンジニアリング原理は、個別の機能ではなく、動作の精度、構造の堅牢性、長期の水圧暴露に耐える素材、および厳密な公差を維持する製造方法の統合された相互作用に重点を置いています。

WS DN40 パイプライン監視水道メーターには、実際の環境で発生する幅広い流量範囲を処理するための感度最適化技術が組み込まれています。建物内では、夜間に流量が最小限のレベルに低下したり、朝や夕方のピーク時に急激に上昇したりすることがあります。産業システムは、機械サイクルが高流量の短期間のバーストを生成し、その後に安定した中流量間隔が続くさまざまなパターンを示します。感度の最適化は、これらの変動全体にわたって正確な読み取り値を保証することを目的としています。マルチテナント設定では流量の精度が低いと消費量の計算に大きな影響を与えるため、流量が非常に低い場合でも測定動作が確実に回転する必要があります。このメーターは、低速でスムーズに作動するように成形されたインペラのプロファイルを使用しており、回転が始まるしきい値を低減します。この設計により、流れは存在するが機械的抵抗を克服するには不十分なデッドゾーンが回避されます。高流量条件下では、感度調整によりムーブメントの過剰な刺激が防止され、スリップしたり読み取り値を歪める振動が発生したりすることなく、制御された方法で回転し続けることが保証されます。 Ningbo Water Cube Instrument Technology Co., Ltd. によって達成された製造精度は、内部コンポーネントの一貫した位置合わせをサポートし、インペラが高速でも予測可能な動きを維持できるようにします。敏感なコンポーネント用に選択された材料は、高速度の衝撃が繰り返されても変形に耐え、長期にわたる校正を維持します。感度の最適化は、メーターがバルブの変更、圧力ブースター、またはポンプ サイクルによって生成される過渡流量を管理するのにも役立ちます。メーターは外乱の後すぐに安定するため、監視データの信頼性が維持されます。水質の変動により、さらなる感度の問題が生じます。破片がパイプラインを通って流れる場合、メーターは機械的な詰まりを起こさずに応答性を維持する必要があります。その形状により、粒子がチャンバーに付着することなく通過することが促進されます。この設計は、小さなエアポケットがシステムに入った場合でも安定性をサポートし、不必要な測定値の変動を防ぎます。住宅、商業、産業のあらゆる状況において、感度の最適化により、実際の消費量を忠実に表すメーターの能力が向上します。安定した構造エンジニアリングと組み合わせることで、高要求の使用に典型的な常に変化する条件下でも正確なモニタリングが可能になります。

需要の高い使用環境では、測定精度が請求結果、運用評価、紛争解決に直接影響します。 WS DN40 パイプライン監視水道メーターは、毎日の消費リズムの変化に関係なく、安定した測定値を生成するように設計されています。正確な測定により、マルチテナントビルでの透明性のある請求がサポートされ、各居住者が実際の使用量に応じて請求されるようになります。商業または産業環境では、水の使用量はコスト配分システムや運用計画の基準に関連付けられることが多く、財務上の信頼性を確保するには測定精度が必要になります。 WS DN40 は、Ningbo Water Cube Instrument Technology Co., Ltd. の洗練された製造チェーンを通じて構築された厳密に校正されたムーブメントを採用しており、流量入力と回転出力の間の一貫した調整が可能です。生産プロセス内での校正により、さまざまなユニット間での読み取りの再現性が保証されます。需要が高いシナリオでは、メーターが意図した精度からずれた場合に潜在的な誤差が増幅されるため、構造の安定性は、測定の一貫性に影響を与える可能性のある変形や摩擦の増加を防ぐ上で中心的な役割を果たします。請求への影響は財務上の公平性を超えて広がります。信頼性の高い測定により消費分析がサポートされるため、建物管理者や公共事業者は使用状況プロファイルを理解し、異常を検出し、インフラストラクチャのアップグレードを計画できます。たとえば、継続的な高流量状態は、漏れや装置の非効率な動作を示している可能性があります。このような条件下で正確に測定することで早期発見が可能になります。自動水管理システムを備えた建物は、メーターの精度に依存して、ポンプのスケジュール設定、貯蔵タンクのバランス、機器の停止しきい値などのシステム動作を決定します。産業環境では、測定精度は、安定した水の供給に依存する生産プロセスの制御に役立ちます。メーターの読み取り値が歪んでいると、生産計算や規制報告に誤りが生じる可能性があります。 WS DN40 メーターは、耐久性のある素材、滑らかな回転機構、耐摩耗性により、長い動作サイクルにわたって精度を維持します。持続的な高流量期間中の予測可能な応答により、請求監査や運用評価のための信頼できるデータが保証されます。その結果、メーターは外部の補償メカニズムに依存することなく、透明性のあるコスト配分と信頼性の高いリソース監視に貢献します。

産業用および商業用の使用環境では、装置のサイクル、洗浄作業、冷却需要、プロセスの混合、または供給ラインの補充によって定期的に水の需要が増加し、一定の水需要が発生することがよくあります。 WS DN40 パイプライン監視水道メーターは、構造の弾力性、流量処理能力、耐久性のある内部機構を通じてこれらの条件に適応します。産業用パイプラインには、堆積物、化学物質の痕跡、または運用中の破片の影響で、さまざまな水純度レベルが含まれる場合があります。メーターの内部設計は、水を詰まらせることなく通過させることができ、表面は滑らかで水の蓄積を防ぎます。 Ningbo Water Cube Instrument Technology Co., Ltd. が実行する精密な成形プロセスは、一貫した流量分布をサポートする厳密な公差を保証します。ホテル、商業施設、複合ビルなどの商業環境では、占有者が同期した活動を行うと需要が急激に高まる時期があります。このようなサージの間、メーターは一貫した回転パターンを維持し、測定の飽和や回転の不安定性を回避します。構築システムが灌漑、冷却塔の補充、洗浄サイクルなどの自動プロセスをトリガーする場合、WS DN40 は安定化時間を必要とせずに突然の変化に適応します。産業環境では、近くの機器からの機械的振動がパイプラインの動作に影響を与えることがよくあります。メーターはこのような状況下でも内部のアライメントを維持できるように強化されており、長期的な精度を維持します。その適応性は設置の柔軟性にも及びます。多くの産業施設や商業施設にはスペースに制約があり、メーターを理想的ではない角度で設置する必要があります。 WS DN40 は、重力による不均衡を避けるために内部の動きが設計されているため、水平または垂直に設置しても一貫した動作を維持します。適応性のもう 1 つの側面には、水温の変化が含まれます。産業用機械は水温を上昇させる可能性がありますが、一部の商用システムではピーク調整動作中に低温の水を導入します。選択された材料は、温度変化によって引き起こされる膨張または収縮応力に耐えます。全体として、このメーターは、需要の強さが振動、破片、温度、圧力変動などの動作要因と相互作用する環境をサポートし、長期間の使用サイクルにわたって確実に動作します。
