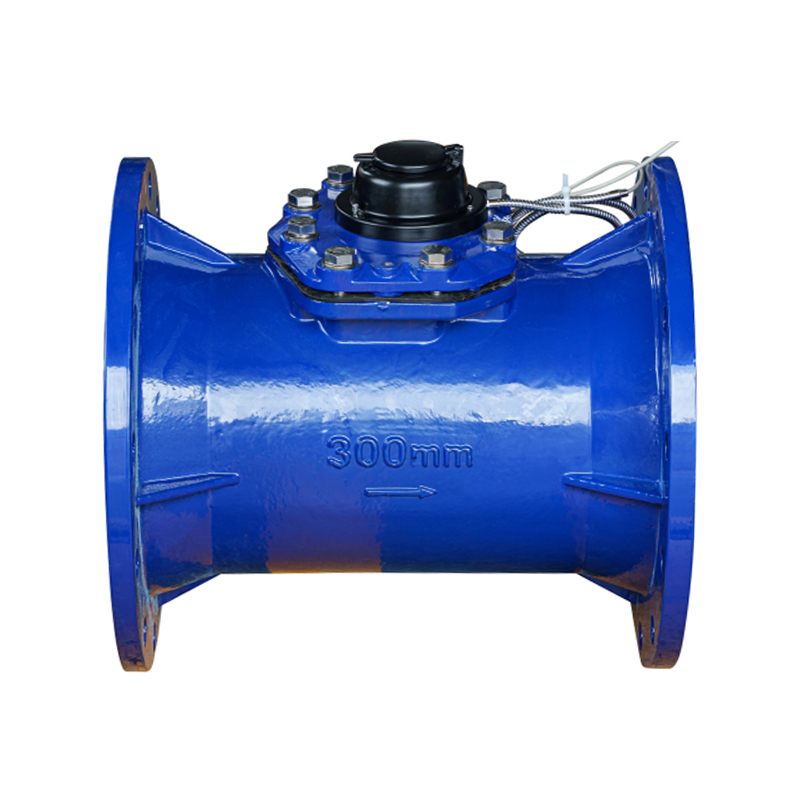

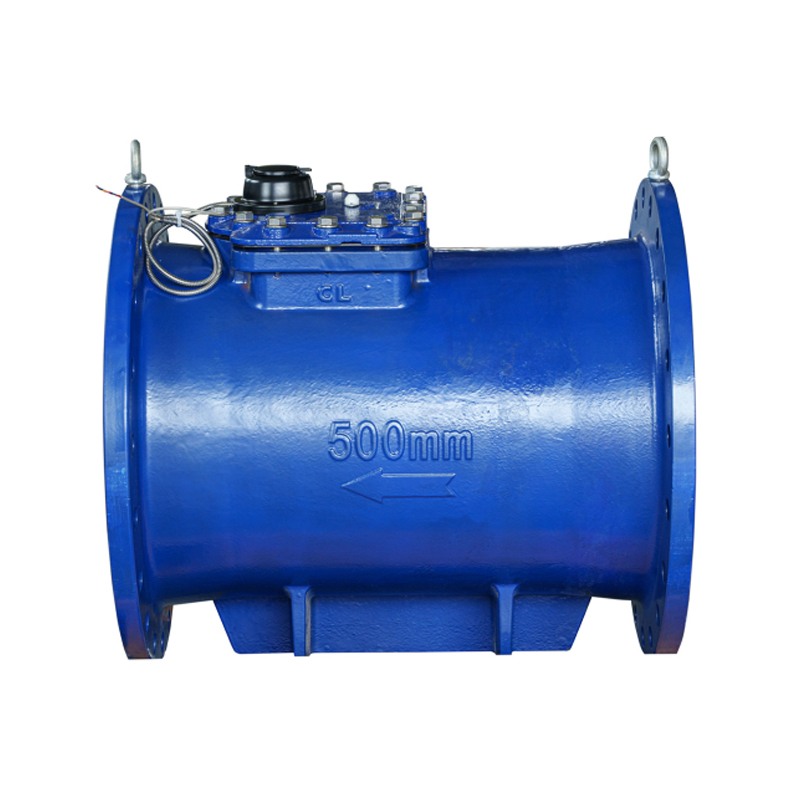

1. WPH 水平スパイラルウイング水道メーターの詳細

1.1. WPH水平スパイラルウイング水道メーターの定義と基本動作原理

の WPH 水平スパイラルウィング水道メーター は、工業用、商業用、および主要なパイプラインの計量に広く使用されている大容量流速水道メーターです。その主な機能は、閉じた完全に満たされたパイプを流れる冷水 (または温水） の総量を測定することです。

の term "Horizontal" refers to its installation orientation, where the meter's main axis is parallel to the pipeline axis, ensuring horizontal mounting. The "Spiral Wing" describes its core metering principle:

動作メカニズム: 水がメーターの測定チャンバーに流入すると、測定チャンバーの中心にある螺旋翼 (インペラ) に放射状に衝撃が加わります。水の運動エネルギーにより、らせん翼が主軸の周りを急速に回転します。

フロー相関: 特定の流量範囲内では、らせん翼の角速度はメーターを通過する体積流量に正比例します。

データ表示: の rotation of the spiral wing is transmitted via a mechanical gear mechanism to a sealed register, which accumulates and displays the total volume of water that has passed through the meter.

の WPH meter design is particularly suited for large-diameter pipes and high flow measurement requirements, offering high throughput capacity and low head loss.

寧波ウォーターキューブ計器技術有限公司 は、大口径の水道メーターと水道メータームーブメントの製造を専門とする会社です。強力な専門家チーム、完全な産業チェーン (製品設計、金型製造、射出成形、組立と検証を含む)、多くの国内企業との長期協力により、同社は最新の技術と蓄積された経験を利用して、企業目的を遵守しながら、正確で信頼性の高い WPH 計量ソリューションを提供しています。 品質第一、評判第一 。」

水道メーターの簡単な歴史と進化:

19 世紀半ばの誕生以来、水道メーターは単純な容積式から速度式、そして最新のスマート メーターへと進化してきました。スパイラル ウイング メーターは、速度計の重要な分野として、都市開発における大流量幹線パイプライン計量の需要を満たすために特別に開発され、水資源管理の工業化と洗練を大幅に前進させました。

1.2.コアコンポーネントとその機能

WPH 水平スパイラル ウイング水道メーターは、正確で信頼性の高い測定を保証するために連携するいくつかの主要コンポーネントで構成されています。

スパイラルウィングの設計が測定精度に及ぼす影響:

の number of blades, pitch angle, and the lightness and durability of the spiral wing material directly determine the meter's sensitivity to flow starting (initial flow rate) and its stability at high flow rates. A well-designed spiral wing ensures a linear relationship between its rotation speed and the water flow rate across a wide range, which is fundamental to achieving high accuracy classes (e.g., as required by ISO 4064).

レジスターの種類: 乾式タイプと湿式タイプ:

乾式タイプレジスタ: 磁気カップリングを使用して回転をカウンターに伝達し、カウンターを水流から隔離します。

利点: 水質（シルト、スケールなど）の影響が少なく、鮮明な読み取り値が得られ、内部結露を防ぎます。

アプリケーション: 劣悪な水質や高い読み取り鮮明度が必要な環境に適しています。

ウェットタイプレジスタ: の counter is submerged in the water, transmitting rotation directly via mechanical gears.

利点: 伝送信頼性が高く、全体的に構造がシンプルです。

アプリケーション: より良い水質環境に適しています。

寧波ウォーターキューブ計器技術有限公司's 完全な産業チェーンは、測定室からスパイラルウィングおよびレジスターに至る主要コンポーネントの製造品質と適合精度を保証し、WPH 水平スパイラルウィング水道メーターの卓越した性能を保証します。

2. WPH 水平スパイラルウィング水道メーターの主な機能と利点

2.1.優れた測定性能と信頼性

測定の精度と信頼性: の WPH meter is designed for precise measurement of large flows. Its flow channel is typically straight-through, reducing water turbulence and stabilizing the linear relationship between impeller speed and actual flow rate. This allows the meter to maintain very high accuracy around the パーマネントフロー (Q ₃ ) 、水の請求と配水の公平性を確保します。

耐久性と長寿命: WPH メーターは、ケーシングと重要な内部部品に堅牢な素材を使用して構築されています。製造の専門知識 寧波ウォーターキューブ計器技術有限公司 は、完全な産業チェーンによってサポートされており、これらのコンポーネントの高精度と一貫性を保証します。これは、メーターの長期的な動作安定性と耐用年数の延長にとって不可欠です。特別に設計されたベアリング システムは、長期にわたる高速回転による磨耗に耐え、故障率と交換頻度を大幅に削減します。

2.2.構造設計と流体力学的利点

広い流量範囲とその重要性: の WPHメーター 特に大流量および大口径パイプ向けに、幅広い流量測定を提供します。これは、通常の供給流量を正確に測定し、突然の大流量（消火や瞬間的な高需要など）に対処できることを意味します。広い流量範囲により、単一モデルでより広範囲の動作条件をカバーできるため、選択が簡単になります。

給水システムにとって損失水頭が低い利点: WPH メーターの流路は通常軸方向 (直線) であるため、流れ抵抗が最小限に抑えられ、その結果、 極めて低い損失水頭 。損失水頭が低いと、ポンプのエネルギー消費量を増やすことなく有効なパイプラインの圧力と流量を維持できるため、経済的に有利です。これは、安定した圧力を必要とする長距離送電線や産業システムにとって重要です。

2.3.材料と環境適応性

耐腐食性と耐摩耗性: の meter casing and water-contacting components often use high-quality materials such as cast iron, copper alloy, or stainless steel, offering excellent corrosion resistance. 寧波ウォーターキューブ計器技術有限公司's 水道メーターのムーブメント製造の専門化には、スパイラル ウィングに高度なポリマー複合材料を使用することが含まれます。これらの素材は軽量で高感度であるだけでなく、摩耗やスケールの蓄積にも耐性があります。この材料の選択により、さまざまな水質環境におけるメーターの適応性と寿命が大幅に向上します。

2.4.最新のテクノロジーの統合と運用の利便性

AMR/AMI 互換性: リモート メータリングの統合: 最新の WPH 水平スパイラル ウイング水道メーターには通常、パルス出力インターフェイスまたは通信モジュール用の予約スペースが装備されており、自動検針 (AMR) または高度なメーター インフラストラクチャ (AMI) システムに簡単に統合できます。

利点: これにより、リモート データ取得、リアルタイム監視、ビッグ データ分析が可能になり、読み取り効率が大幅に向上し、人件費が削減され、ネットワーク リークの迅速な検出と位置特定が可能になります。

設置とメンテナンスが簡単な設計の特徴: WPH メーターは通常、迅速かつ便利な設置のためにフランジ接続を使用します。構造設計もメンテナンスのしやすさを重視しています。たとえば、一部のモデルには 取り外し可能な測定要素 (ムーブメント) これにより、本体全体をパイプラインから取り外さずにコア計量ユニットの整備や交換ができるようになり、止水時間が最小限に抑えられ、メンテナンス手順が簡素化されます。

比較パラメータの概要 (WPH の利点を強調):

3. WPH 水平螺旋翼水道メーターの技術仕様と規格

3.1.サイズ、流量、圧力パラメータ

利用可能なサイズと流量: WPH メーターは主に大口径パイプライン用に設計されており、公称直径 (DN) は通常 DN50 から始まり、DN80、DN100、DN150、最大 DN300 などの大口径をカバーします。流量パラメータは ISO 4064 標準に従って定義されています。

過負荷流量 (Q ₄ ): の maximum flow rate at which the meter can operate for a short period.

パーマネントフロー (Q ₃ ): の recommended flow rate for the meter's long-term, stable operation.

移行フロー (Q ₂ ): の flow point that divides the high-accuracy zone and the low-accuracy zone (typically ±2% and ±5% error).

最小流量 (Q ₁ ): の lowest flow rate that the meter can accurately measure.

圧力定格: の meter's Nominal Pressure (PN) indicates the maximum sustained working pressure it can withstand. Common pressure ratings include PN10 (1.0 MPa), PN16 (1.6 MPa), and PN25 (2.5 MPa). The high-pressure rating ensures that WPH meters can be safely used in high-pressure urban supply systems and industrial high-pressure lines.

3.2.精度クラスと環境要件

精度クラス (クラス A、クラス B など) の解釈: 国際規格 ISO 4064 (または OIML R49) に基づいて、水道メーターは、指定された流量範囲にわたる最大許容誤差 (MPE) に応じてさまざまな精度クラスに分類されます。 WPH 水平スパイラル ウイング水道メーターは通常、厳格な計量要件を満たす高精度クラスを実現します。

温度範囲の制限: メーターは冷水タイプと温水タイプに分類されます。標準的な WPH 冷水メーターは通常、0.1°C ～ 30°C または 50°C で動作します。 WPH 温水メーターは最大 90°C 以上の温度に対応でき、産業用熱供給システムやセントラル ヒーティング システムの計量に適しています。

3.3.構造材料とコンプライアンス

材料仕様 (真鍮、ステンレス鋼など) とその寿命への影響:

ケーシング: 大口径 WPH メーターは通常、防食コーティングを施した鋳鉄またはダクタイル鋳鉄を使用します。より小さな口径や高い水質要件が必要な用途には、銅合金またはステンレス鋼が使用される場合があります。

内部コンポーネント: スパイラルウィング、ベアリングサポート、ベアリングなどの主要コンポーネントには、計量精度と寿命を保証するために、耐摩耗性、低摩擦のエンジニアリングプラスチックまたはステンレス鋼が使用されています。

規格への準拠 (ISO 4064 など): 国際一般規格の重要性: の design, manufacturing, and inspection of the WPH Horizontal Spiral Wing Water Meter must strictly comply with international and national metering standards, such as:

ISO 4064 / OIML R49: 飲料水の冷水および温水メーターの一般的な技術要件。

国家規格: 対応する強制計量規制がさまざまな国に存在します。

寧波ウォーターキューブ計器技術有限公司 は、これらの厳格な国際基準および国内基準に従って、製品の設計、開発、検証プロセスを指導します。同社の強力な専門家チームと完全な産業チェーンにより、すべての WPH 水道メーター製品の計量性能、圧力容量、耐久性がコンプライアンス要件を満たすかそれを超えていることが保証されます。

4. WPH 水平スパイラルウイング水道メーターの幅広い応用シナリオ

4.1.都市の給水と計量

家庭用水道メーターにおける役割: WPHメータは主に大口径用途に使用されますが、産業における按分計算の基礎となるメータとして重要な役割を果たしています。 メインインレットパイプ 大規模な住宅地や高層ビル。コミュニティ全体に流入する総水量を正確に測定し、水道会社と不動産管理者との間の和解の基礎として機能します。

配水ネットワークの主要な測定ポイント: WPH 水平スパイラル ウィング水道メーターは、配水ネットワークにおける主要な計量機器であり、以下の場所に広く設置されています。

給水所の出口メインパイプ。

地区計量エリア (DMA) の入口。

大規模な送電幹線。

これらのポイントからのデータは、ネットワーク フローの監視、圧力のバランス、および実装に不可欠です。 無収水（NRW）の管理 .

4.2.商業、産業、専門分野

商業用および工業用水の計量: 大流量および連続測定の要件: 大規模な工場、発電所、ショッピング センター、空港、病院などの施設では、通常、需要が大きく変動する大量の水の供給が必要です。 WPH メーターは、幅広い流量範囲と堅牢な構造により、これらの場所での総水消費量を確実に測定します。

産業用途: 冷却水系、ボイラー給水、プロセス水など

商用アプリケーション: 中央空調システムの補給水、防火システムの監視。

農業灌漑: 大流量監視と水資源管理: 大規模な農業灌漑プロジェクトでは、大量の水がポンプ場から灌漑地域に移送されます。 WPH 水平スパイラル ウイング水道メーターは、ポンプ場の放水本管や大規模な配水路の入口に設置して、取水量を正確に監視および制御し、水利権の割り当てと効率的な水資源利用政策を実施するための基盤を形成します。

4.3.スマートな水と水資源の管理

水資源管理におけるデータサポートの役割: スマート水道システムの構築において、WPH メーターは AMR/AMI 互換性により、高周波で信頼性の高い流量データを提供します。このデータは、 意思決定の基盤 水道局が使用量を予測し、スケジュールを最適化し、保全政策を策定できるようにします。

スマート水道メーター ソリューションのコンポーネントとして: 寧波ウォーターキューブ計器技術有限公司 は、大口径の水道メーターの動作と完全なメーターの組み立てを専門とし、顧客のニーズに基づいてパルス出力またはデジタル通信モジュールを備えた WPH 製品を供給できます。同社は、自社の製品がさまざまな複雑なスマートメーターネットワークにシームレスに統合されることを保証し、顧客が洗練された水管理目標を達成できるよう支援します。

さまざまな用途における WPH 水平螺旋翼メーターの流れ特性の比較:

寧波ウォーターキューブ計器技術有限公司 という企業目的を遵守します。 品質第一、評判第一 。」 Its complete industrial chain guarantees the reliability and accuracy of the WPH Horizontal Spiral Wing Water Meter in these demanding applications, earning the favor of a wide range of customers.

5. WPH 水平スパイラルウイング水道メーターの設置ガイドライン

5.1.インストール前のチェック

インストール前のチェック:

仕様の検証: メーターの公称直径 (DN)、圧力定格 (PN)、および流量パラメーターがパイプライン システムの設計要件と一致していることを確認します。

パイプフラッシング: メーターを取り付ける前に、パイプラインを完全に洗い流して、溶接スラグ、シルト、麻繊維、またはその他の破片を除去する必要があります。これらは、スパイラルウィングの詰まりやベアリングの早期摩耗の主な原因です。

付属品の検査: 付属のフランジ、シーリングガスケット、および留め具が損傷していないことを確認してください。

メーターの適切な方向と配置:

向き: の casing of the WPH Horizontal Spiral Wing Water Meter is usually cast with an arrow indicating the direction of water flow. Installation must ensure that the flow direction is 正確に一貫性のある 矢印で。

配置: の WPH meter must be installed 水平方向 、ダイヤルを上にしてください。傾けて設置すると、スパイラルウィングに不均一な軸方向荷重が発生し、計量精度と寿命に重大な影響を与える可能性があります。

直管セグメントの要件: 測定チャンバーに入る前に安定した均一な流れを確保するために、直管セグメントは少なくとも 10D (D はパイプの直径) をメーターの上流で維持する必要があり、それ以上の値を維持する必要があります。 5D 下流側。

5.2.オンサイト設置手順

パイプラインへの接続の詳細と注意事項:

配置: メーターの中心軸がパイプラインの中心軸と一致していることを確認してください。パイプを強く引っ張ったり、曲げたりしてメーターを所定の位置に強制的に取り付けることは固く禁止されています。

シーリング: 適合するフランジと高品質のシール ガスケットを使用し、フランジ ボルトを均等かつ対称的に締めます。

バルブの取り付け: システム全体の動作に影響を与えることなく、将来の検査、交換、または清掃を容易にするために、メーターの上流と下流の両方に遮断バルブ（またはゲートバルブ）を設置することをお勧めします。

エアロックと逆流を回避する方法:

エアロック: パイプライン内に空気が閉じ込められると、計量精度に影響を与える可能性があります。パイプを設置するとき、または最初にパイプを充填するときは、上流のバルブをゆっくりと開いてパイプに水が徐々に満たされるようにし、通気バルブからすべての空気が完全に排出されていることを確認します。

逆流: 状況によっては、水流の逆流を防ぐために逆止弁が必要になる場合があります。逆止弁は水頭損失をわずかに増加させますが、メーターの逆流を防止したり、水質の完全性を維持したりするために必要です。

5.3.試運転とテスト

試運転とテスト:

ゆっくりとした加圧: の initial water flow must be introduced very slowly to avoid instantaneous shock damage to the spiral wing.

検査: メーターが最小流量（Q）でスムーズに動作することを確認します。 ₁ ) およびパーマネント フロー (Q ₃ )、レジスタが正しく示していること、およびすべての接続に漏れがないこと。

工場出荷時の品質と設置品質: 寧波ウォーターキューブ計器技術有限公司 は、製品の設計と開発から最終的な組み立てと検証に至るまで高い基準を遵守し、完全な産業チェーンで運営されています。これにより、工場から出荷されるすべての WPH 水平スパイラル ウイング水道メーターが優れた固有の品質を備えていることが保証されます。同社は、メーターの優れた性能を確実に最大限に発揮するために、設置手順に厳密に従うようユーザーにアドバイスしています。

6. WPH 水平スパイラルウイング水道メーターのメンテナンスとトラブルシューティング

6.1.定期的なメンテナンスと維持管理

定期的な点検と清掃の重要性:

外部検査: メーターのケーシング、接続フランジ、ダイヤルガラスに損傷、腐食、漏れの兆候がないか定期的に確認してください。

動作ステータスの確認: メーターの作動音を聞いてください。通常の WPH メーターは、低ノイズでスムーズに動作する必要があります。

読書記録: 測定値を定期的に記録して、異常な消費パターンや潜在的な計量障害を迅速に検出します。

スケールや不純物が螺旋翼に影響を与えるのを防ぐ方法: 水質が悪い場所や硬度が高い場所では、浮遊物質や鉱物堆積物（スケール）が螺旋翼のブレードやベアリングに付着し、摩擦抵抗が増大し、故障につながる可能性があります。 より高い始動流量 そして 不正確な計量 。このような問題を防ぐには、パイプラインを定期的にフラッシングしたり、メーターの上流に適切なフィルターを設置したりすることが効果的です。

6.2.精度維持

校正手順: 長期にわたる動作精度の確保:

法的要件: 多くの地域では、貿易決済に使用されるメーターの定期的な検証サイクル (通常は数年) が義務付けられています。有効期限が切れたら、メーターを認定計量機関に送って次の手続きを行う必要があります。 再検証または校正 .

現場での検証: 一部の大型 WPH メーターでは、メイン フロー ポイントでの誤差が最大許容誤差 (MPE) 制限内にとどまっていることを確認するためのオンサイト フロー検証が可能です。

計測パフォーマンスの再検証が必要な場合: 次のいずれかが発生した場合は、直ちに校正または交換することをお勧めします。

測定値が著しく異常です (過去の消費データからの大きな乖離)。

の meter stops rotating when flow is expected.

の meter rotates by itself when there is no flow (a rare occurrence).

6.3.一般的な問題の解決策

一般的な問題 (漏れ、不正確な測定値など) を特定して解決します。

交換および修理のガイドライン: WPH 水平スパイラル ウイング水道メーターの場合、内部の測定要素が損傷しており、メーターに 取り外し可能なムーブメント構造 、ムーブメントのみ交換可能です。これにより、メンテナンスコストと断水時間が大幅に削減されます。

の company 寧波ウォーターキューブ計器技術有限公司 は、WPH 水道メーターのムーブメントが高い精度と互換性を備えていることを保証します。修理の際に当社が提供するオリジナルまたは高品質の交換用ムーブメントを使用することが、メーターの性能を工場基準に戻し、「 品質第一、評判第一 「こだわり。

7. 他のタイプの水道メーターと比較した利点

7.1.内部速度計の比較

スパイラルウイングメーターは、スパイラルウイングの軸と水流方向の関係により、主に水平型（WPH）と垂直型（WPV）に分けられます。

7.2.容積式変位計との比較

容積式計器との比較： 容積式計器 (振動ピストンや回転羽根タイプなど) は、固定容積の測定チャンバーを繰り返し充填および空にすることによって測定します。これらは主に小口径および住宅用計量器に使用されます。

7.3.ハイテクメーターとの比較

超音波計との比較： 超音波計は、水流中を伝わる超音波パルスの時間差を測定することによって流量を決定し、現代の主要なスマート計量技術を代表します。

7.4.包括的な費用対効果分析

費用対効果の分析: の WPH Horizontal Spiral Wing Water Meter offers excellent cost-effectiveness in "large flow, high durability" applications. Its シンプルな構造、低メンテナンスコスト、強力な水質適応性、 そして 信頼性の高い機械的耐久性 、長い耐用年数にわたって総所有コスト (TCO) の競争力が高くなります。

の company 寧波ウォーターキューブ計器技術有限公司 WPH メーターが提供することを保証します。 優れた流量処理能力と運用保守コストの削減 他のメータータイプと比較して、顧客の好みを獲得しています。

8. よくある質問

8.1. WPH横型スパイラルウイング水道メーターの理想的な設置位置はどのような位置ですか？

答え: の 理想的な設置位置 WPH水平スパイラルウィング水道メーターの場合は、 水平 つまり、メーターの主軸が地面と平行で、レジスター（ダイヤル）が上を向く必要があります。これは、らせん翼にかかる軸方向の荷重を均一にし、計量精度を保証するために非常に重要です。

最適な精度を得るには、メーターの取り付けは直管の要件を厳密に遵守する必要があります。直管セグメントは少なくとも 10D (D は呼び径) メーターの上流およびそれ以上 5D 下流側で流れの渦や乱れを排除し、測定チャンバーへの水の流れがスムーズになるようにします。

8.2.メーターの測定値が正確かどうかはどうやって判断できますか?

答え: WPH メーターの読み取り値の精度を決定するには、主に次の方法が必要です。

フローポイントの検証: メーターがパーマネントフロー（Q）で動作している場合 ₃ )、その読み取り値を校正済みの標準容器または二次標準メーターと比較します。 ISO 4064 によれば、メーター誤差は指定された制限内になければなりません。

目視検査: メーターに漏れがないか、ダイヤルが透明か、スパイラルウィングにゴミが詰まっていないかを確認します。

専門的な校正: の most reliable method is to follow the statutory metering cycle and send the meter to an accredited metrology institution for 再検証または校正 .

の manufacturing quality assurance from 寧波ウォーターキューブ計器技術有限公司 メーターの工場出荷時の精度が最高基準を満たしていることを保証します。ユーザーが読み取りの不正確さを疑う場合は、検査と校正のために専門スタッフに連絡する必要があります。

8.3. WPH 水道メーターの平均寿命はどれくらいですか?

答え: の average lifespan of a WPH Horizontal Spiral Wing Water Meter is typically around 10～15年 、複数の要因に応じて:

製造品質: の high-quality materials and precision manufacturing from 寧波ウォーターキューブ計器技術有限公司 機械的摩耗を効果的に軽減し、製品寿命を延ばします。

水質: 不純物の少ないきれいな水は、メーターの寿命を延ばします。硬度が高い、または沈殿物が多い水質では、内部コンポーネントの摩耗が促進されます。

動作条件: 過負荷流近くでの長期運転 (Q ₄ ) または流れの境界で頻繁に動作すると、メーターの寿命が短くなる可能性があります。

適切な動作条件と定期的なメンテナンスにより、高品質の WPH メーターは長年にわたり確実に動作することができます。

8.4. WPH メーターのリモート検針はどのように行われますか?

答え: WPH 水平スパイラル ウイング水道メーターのリモート メーター読み取り (AMR/AMI) は、機械式メーター ベースに電子モジュールを統合することによって実現されます。主な方法には次のようなものがあります。

パルス出力: レジスターにはパルスセンサーが設置されており、通過する水の一定量（例えば1立方メートル）ごとに電気パルス信号を出力します。

電子通信モジュール: の pulse signals are converted into communication protocols such as M-Bus, RS485, or wireless LoRa, and uploaded to the management platform via a data logger.

の company 寧波ウォーターキューブ計器技術有限公司 は、予約済みまたは統合されたリモート読み取りインターフェイスを備えた WPH メーターの動作を提供し、信頼性の高い機械式メーターとスマート管理の利便性の組み合わせを可能にします。

8.5。スパイラルウイング水道メーターは下水の計測に適していますか?

答え: の WPH Horizontal Spiral Wing Water Meter is 主にきれいな冷水または温水を測定するために設計されています 。大量の繊維、大きな懸濁物質、または高い腐食性を含む下水の場合、 スパイラルウィングメーターは理想的な選択ではありません .

これは、下水中の不純物が次のようなことを引き起こしやすいためです。

スパイラルウィングが絡まったり、詰まったりすると、測定が停止したり、重大な不精度が発生したりすることがあります。

ベアリングやスパイラル翼の摩耗が促進され、メーターの寿命が大幅に短くなります。

ただし、非腐食性の原水や、少量のシルトやわずかな濁りしか含まない再循環冷却水の場合は、 WPHメーター, with its robust horizontal structure and relatively straight flow path, offers stronger resistance to impurities and better durability than small residential meters.
